在热界面材料（TIMs）的应用中，温度变化会导致间隙变化，这种由热引起的运动会对间隙中的TIM施加拉伸力或压缩力。除这些力之外，热引起的运动还常伴随其他效应。例如，由于热膨胀系数（CTE）不匹配，会产生剪切力。所谓CTE不匹配，是指TIMs与其所贴附的载体材料随温度变化的膨胀程度不同。此外，较高得温度也会导致TIMs的氧化反应增加。

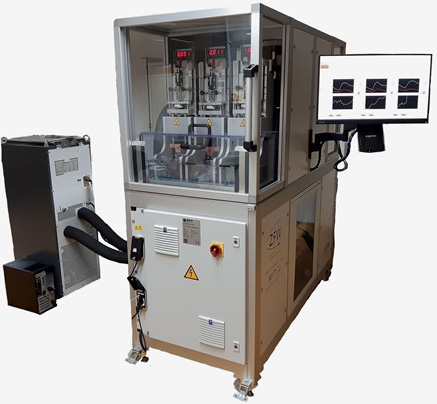

ZFW MPT热界面材料多参数测试台为评估热界面材料在温度循环下的机械效应提供了一种综合手段。系统可同时对多达六个样品进行测试，每个循环的温度范围至少覆盖-40℃至最高150℃。在此基础上，还可叠加外部湿度和热负荷等环境因素（如PV1200*），而不会对测试造成额外干扰。根据具体应用设定相应的循环次数后，即可考察TIMs在该应用场景下的寿命表现，进而获得关于其使用寿命的统计信息。测试结果可对热阻随循环次数的变化作出定性和定量评估。

技术参数：

一、温度与力学边界条件
过程温度范围：−40 °C 至 150 °C
表面压力：0.01–1 MPa

二、并行测试与统计能力
并行样品数：最多 6 个
测试目的：对同批次或同材料进行并行热机械加载，获得统计性寿命数据
可叠加环境因素：外部湿度、热负荷、PV1200 等标准化温湿循环剖面

三、可测样品类型
导热硅脂、导热膏、导热垫、填隙材料、相变材料（PCM）、导热凝胶、粘合剂、胶水、导热胶带、碳片、石墨片、灌封胶，以及其他粘稠或膏状材料、固体、IMS、薄膜等。

四、样品几何要求
标准样品几何：直径 30 mm 的圆片
其他几何：可根据需求定制

五、测量输出
核心测量量：热阻（Rth）随循环次数的变化
输出内容：热阻随循环次数变化曲线
评估方式：对热阻变化作出定性及定量评估，用于评估 TIMs 在特定应用剖面下的寿命表现

六、测试模式
功率循环：在周期性温度载荷下长期监测热阻演变
叠加环境应力：可在功率循环基础上叠加湿度、PV1200 等温湿剖面

测试范例

*PV1200 -- 在汽车供应链中被广泛使用，其核心是模拟发动机舱等热负荷较高区域所经历的长期温湿交变环境，以在短期内暴露材料的潜在失效模式。
